1、大理石底座,立柱,保证具有极高的稳定性及刚性。 2、精密V型导轨和滚珠螺杆,配交流伺服马达全闭环控制,高稳定性、高精度、速度快。

  • 技术参数
  • 仪器特点
  • QVP系列全自动影像测量仪
  • QV系列自动影像测量仪
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

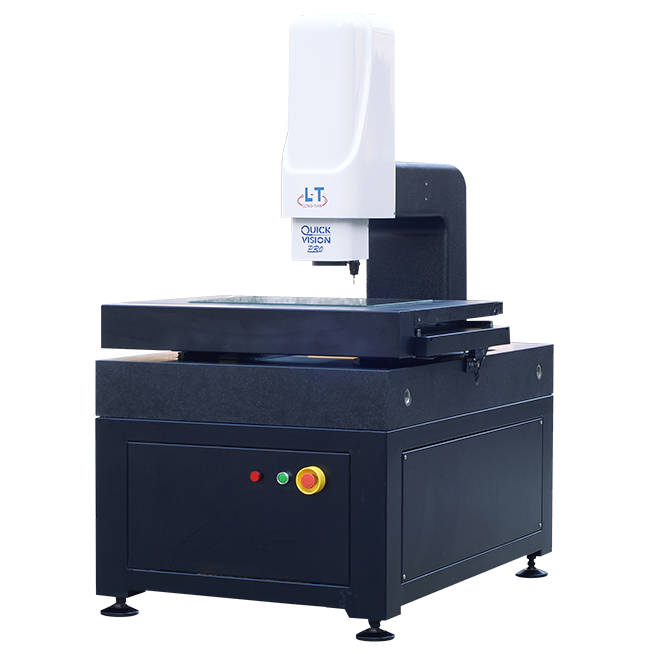

QVP系列 高精度(全大理石结构)全自动影像测量仪



  QVP3020 QVP4030 QVP5040 QVP6050 QVP7060
测量范围
(mm)
X 300 400 500 600 700
Y 200 300 400 500 600
Z 200 200 200 200 200
工作台 大理石台面
(mm2)
640*410 740*510 860*610 960*710 1070*810
玻璃台面
(mm2)
354*254 459*359 548*438 648*538 748*638
玻璃承重
(kg)
50kg 50kg 50kg 50kg 50kg
大理石承重
(kg)
75kg 75kg 75kg 75kg 75kg
外形尺寸(mm3) 850*650*1700 1050*750*1700 1260*870*1700 1360*950*1700 1550*1050*1800
仪器净重(kg) 500kg 664kg 865kg 960kg 1300kg
影像及测量系统 测量速度 MAX:300mm/s
CCD LT-3D定制高清工业相机
变焦物镜 手动卡位变倍镜头0.7-4.5X(选配全自动变倍镜头)
视频放大倍率 40-280X(显示器24寸)
工作距离 82mm
显示分辨率 0.0001mm
重复性 3µm
测量精度(µm) XY轴<(3+L/200)µm ,Z轴(光学测量时)<(5+L/200)µm
照明 可程控四环八区LED表面光及轮廓光
电源 220V±10%(AC)  50HZ  20A

可选配 H型:选配激光测头组; T型:选配接触测头组 M型:地图导航系统 L型:灯光升降系统

  • 高精度大理石工作台底座及立柱。
  • 台湾上银精密直线导轨和研磨级滚珠螺杆,配合高性能松下伺服马达全闭环控制,高稳定性、高精度。
  • LT-3D定制工业高清彩色CCD。
  • 可程控四环八区LED表面光
  • 直轴轮廓光。
  • 进口贴片光学尺0.5um。
  • 自主研发功能强大的全自动测量软件,可自动编程测量。
  • 手动变倍卡位镜头,改变倍率后不需要重新校正(选配全自动变倍镜头)。
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

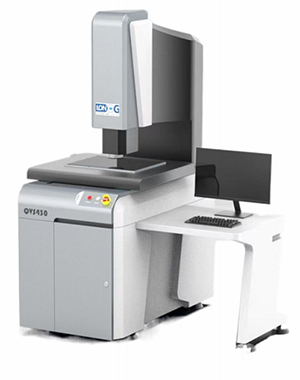

QV系列 经济型 自动影像测量仪



  QV3020 QV4030
测 量 范 围 (mm) X 300 400
Y 200 300
Z 200 200
工 作 台 (mm) 硬铝合金台面 460*360 610*480
玻璃台面 354*254 459*359
承重 30kg 30kg
外形尺寸(mm) 710*560*1700 950*750*1700
仪器重量(kg) 280kg 380kg
影 像 及 测 量 系 统 测量速度 MAX:200mm/s
CCD LT-3D定制高分辨率彩色工业相机
变焦物镜 手动变倍卡位镜头0.7-4.5X(选配同轴光)
视频放大倍率 30-230X(显示器19寸)
工作距离 82mm
显示分辨率 0.0001 mm
运动控制系统           全闭环控制:交流伺服系统
重复性 2um
测量精度(μm) XY轴<(3.0+L/200)um,  Z轴(光学测量)<(5+L/200)um
照明 可程控四环八区LED表面光及直轴轮廓光
电源 220V±10%(AC) 50HZ  20A

选配 T型:选配接触测头组  H型:选配激光测头组

  • 大理石底座,立柱,保证具有极高的稳定性及刚性。
  • 精密V型导轨和滚珠螺杆,配交流伺服马达全闭环控制,高稳定性、高精度、速度快。
  • LT-3D定制高分辨率彩色摄像机,保证拥有高品质的测量画面。
  • 手动变倍卡位镜头,(改变倍率后不需要重新选取比例尺)。
  • 可程控四环八区LED表面冷光源
  • 直轴轮廓冷光源,使光源对测量要求的适性更加强大。
  • 精密光学尺0.001mm。
  • 自主研发功能强大的全自动3D测量软件,可全自动测量。
