手动影像测量仪

1、高精度大理石底座立柱及工作台。 2、台湾上银精密直线导轨,高稳定性、高精度及高耐用性。 3、LT-3D定制高清CCD。

  • 技术参数
  • 仪器特点
  • QHD系列半自动影像测量仪
  • QH系列手动影像仪
  • QSC系列丝印网版专用全自动影像测量仪
  • QSD系列半自动高精度影像测量仪
  • QS系列手动高精度影像仪
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

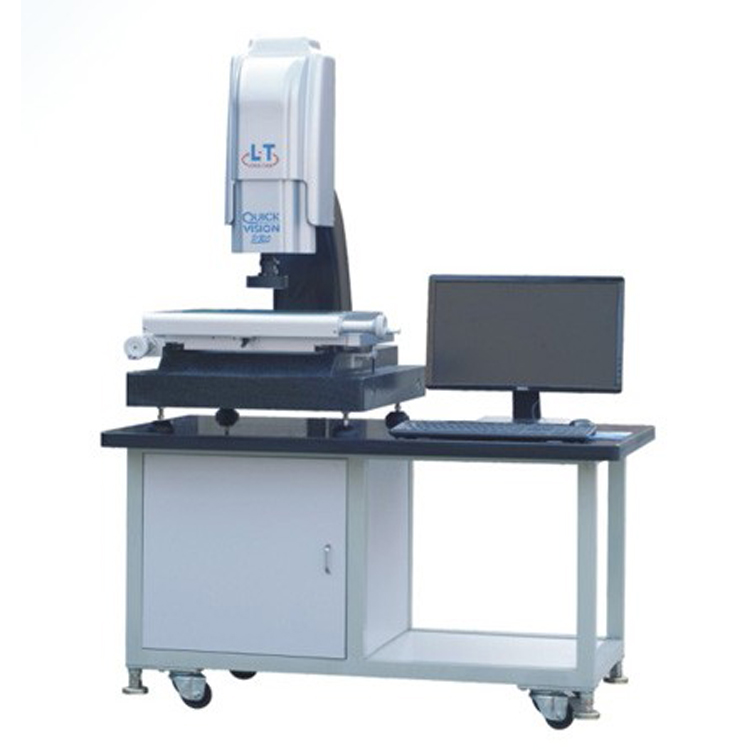

QHD系列 半自动型影像测量仪



  QHD2010 QHD3020 QHD4030
测 量 范 围 (mm) X 200 300 400
Y 100 200 300
Z 150 150 150
工 作 台 (mm) 硬铝合金台面 360*250 460*360 610*480
玻璃台面 233*133 354*254 459*359
承重 25kg 25kg 25kg
外形尺寸(mm) 620*550*1700 720*650*1700 900*770*1700
仪器重量(kg) 160kg 230kg 320kg
影 像 及 测 量 系 统 CCD LT-3D定制工业高清CCD
变焦物镜 变倍镜头0.7-4.5X(选配同轴光)
视频放大倍率 30-180X
工作距离 82mm
显示分辨率 0.0001mm
重复性 2um
线性精度(μm) XY轴<(3+L/200)um,Z轴(光学测量时)<(5+L/200)um
照明 可程控四环八区LED表面光及轮廓光
电源 220V±10%(AC) 50HZ 10A

选配  D型:Z轴电动电脑控制 可以自动对焦 测量高度,深度,平面度    T型:选配接触测头组

  • 高精度大理石底座。
  • 精密V型导轨,拥有极高的直线性。
  • LT-3D定制工业高清CCD。
  • 可程控四环八区LED表面光,直轴轮廓光(可选配同轴光)。
  • 精密光学尺0.001mm。
  • 手动变倍镜头。
  • 功能强大的测量软件,可手动编程测量。
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

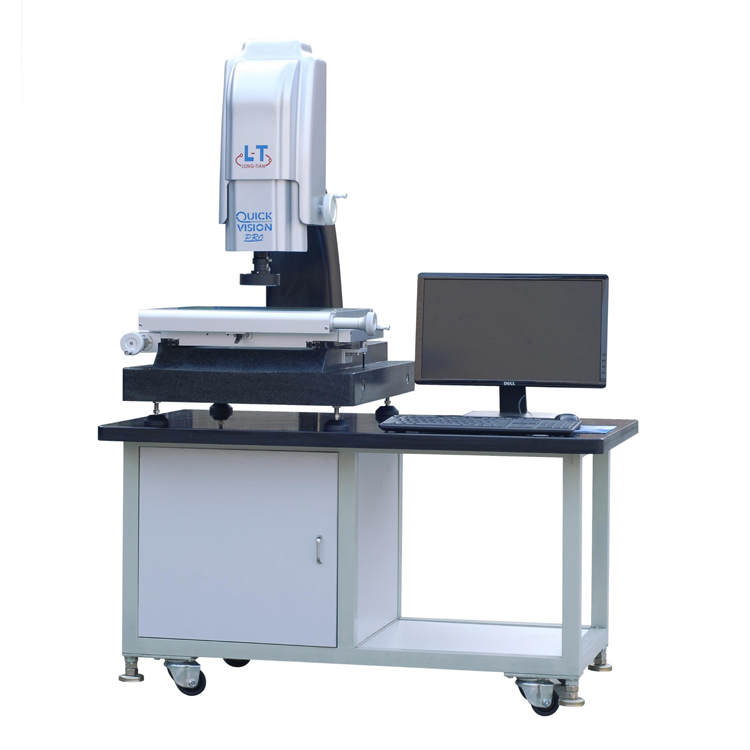

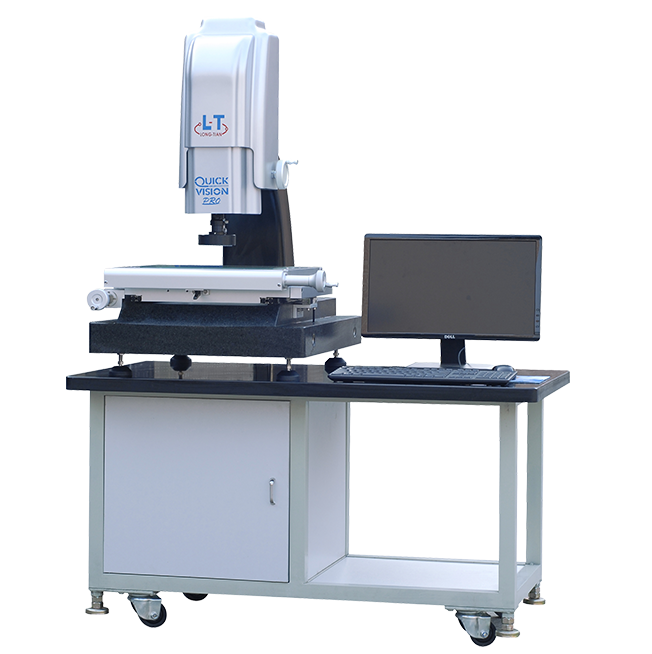

QH系列 手动型 影像测量仪

  QH2010 QH3020 QH4030
测 量 范 围 (mm) X 200 300 400
Y 100 200 300
Z 150 150 150
工 作 台 (mm) 硬铝合金台面 360*250 460*360 610*480
玻璃台面 233*133 354*254 459*359
承重 25kg 25kg 25kg
外形尺寸(mm) 620*550*1700 720*650*1700 900*770*1700
仪器重量(kg) 160kg 230kg 320kg
影 像 及 测 量 系 统 CCD LT-3D定制工业高清CCD
变焦物镜 变倍镜头0.7-4.5X(选配同轴光)
视频放大倍率 30-180X
工作距离 82mm
显示分辨率 0.0001mm
重复性 2um
线性精度(μm) XY轴<(3+L/200)um,Z轴(光学测量时)<(5+L/200)um
照明 可程控四环八区LED表面光及轮廓光
电源 220V±10%(AC) 50HZ 10A

选配 D型:Z轴电动电脑控制 可以自动对焦 测量高度,深度,平面度  T型:选配接触测头组

  • 高精度大理石底座。
  • 精密V型导轨,拥有极高的直线性。
  • LT-3D定制工业高清CCD。
  • 可程控四环八区LED表面光,直轴轮廓光(可选配同轴光)。
  • 精密光学尺0.001mm。
  • 手动变倍镜头。
  • 功能强大的测量软件,可手动编程测量。
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

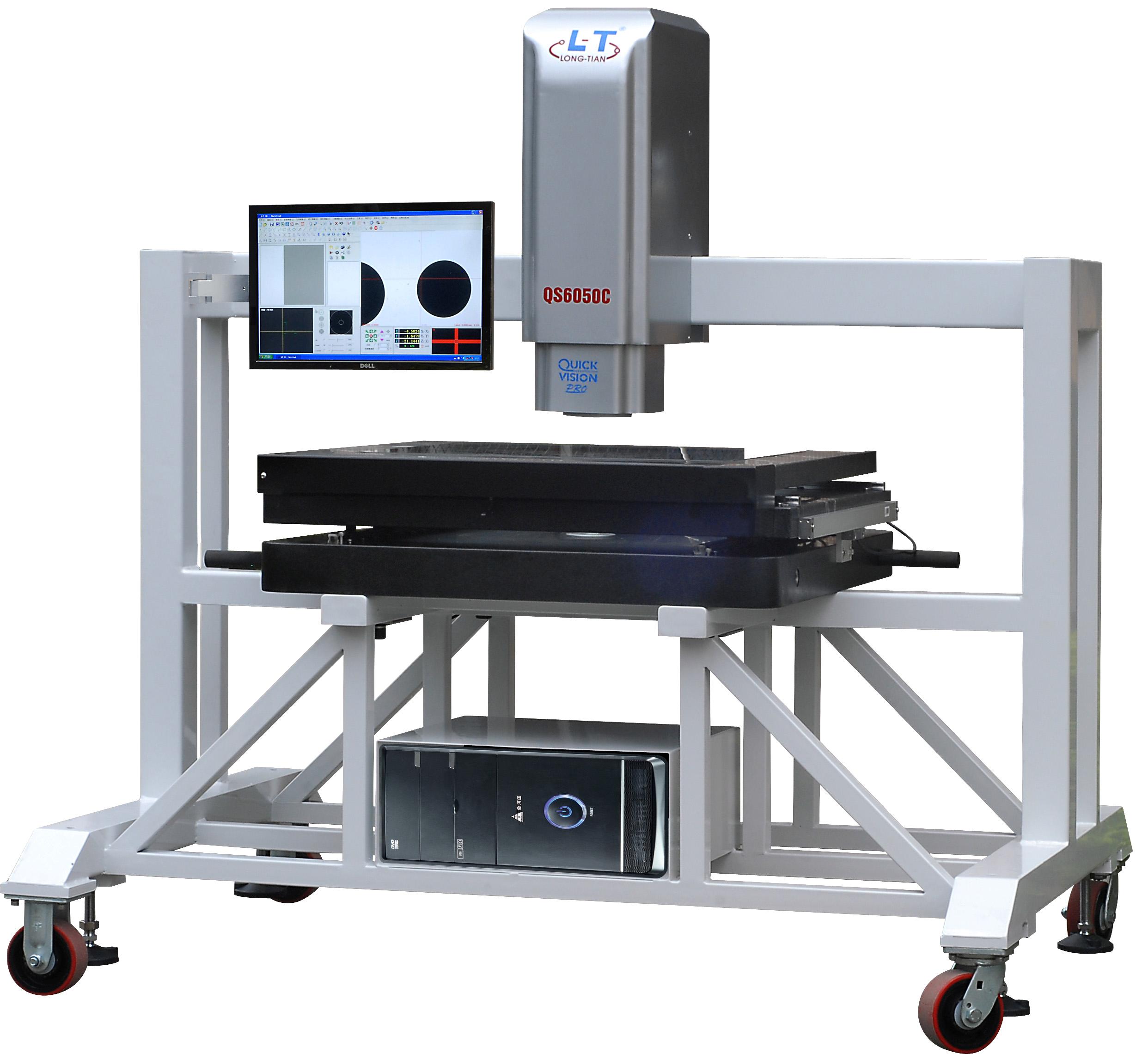

QSC系列 丝印网版专用全自动影像测量仪



  QSC5040 QSC6050 QSC7060 QSL5040 QSL6050 QSL7060
测 量 范 围 (mm) X 500 600 - 500 600 700
Y 400 500 - 400 500 600
Z 200 200 - 200 200 200
工 作 台 (mm) 大理石台面 870*660 870*660 - 770*560 870*660 990*760
玻璃台面 648*538 648*538 - 548*438 648*538 748*638
承重 50kg 50kg - 50kg 50kg 50kg
影 像 及 测 量 系 统 测量速度 QSC全自动:MAX:200mm/s - QSL XY轴手动、Z轴电动
CCD LT-3D定制工业高清CCDLT-3D
变焦物镜 镜头0.7-4.5X
视频放大倍率 大约范围:30-230X
工作距离 82mm
显示分辨率 0.0001mm
重复性  2μm
测量精度(μm) XY轴<(3+L/200)um,Z轴(光学测量时)<(5+L/200)um
外形尺寸(mm) 1700*1300*1700 1700*1300*1700 - 1600*1200*1700 1700*1300*1700 2090*1300*1700
仪器重量(kg) 570kg 570kg - 490kg 570kg 680kg
照明 可程控四环八区LED表面光及轮廓光(选配同轴光)
电源 220V±10%(AC) 50HZ 20A





  • 高精度大理石工作台及高钢性框架。
  • 精密线性导轨和滚珠螺杆。
  • 配合高性能伺服马达全闭环控制,高稳定性、高精度。
  • LT-3D定制工业高清CCD。
  • 可程控四环八区LED表面光,直轴轮廓光(可选配同轴光)
  • 精密光学尺0.001mm。
  • 自主研发功能强大的全自动测量软件,可自动编程测量。
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

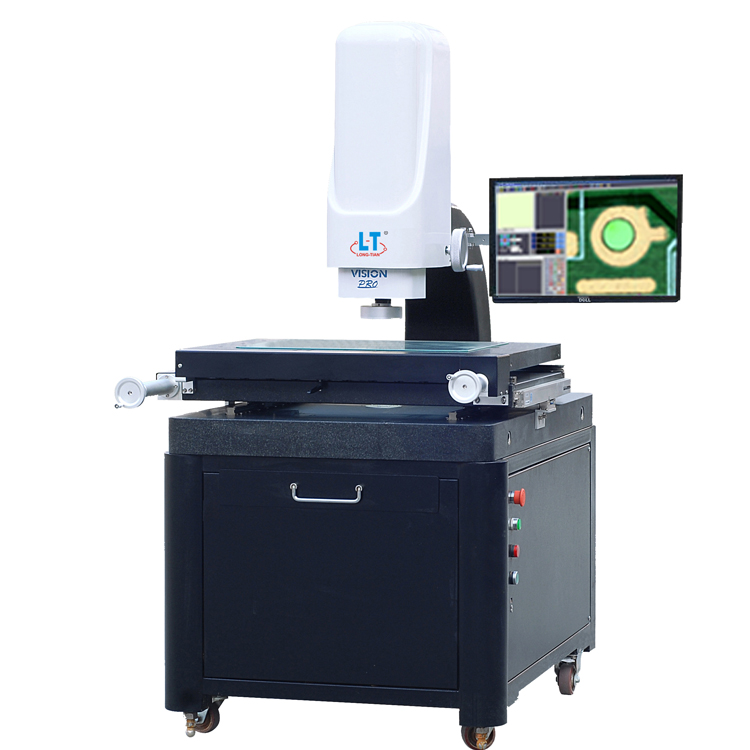

QSD系列 半自动高精度影像测量仪

  QSD3020 QSD4030 QSD5040 QSD6050
测 量 范 围 (mm) X 300 400 500 600
Y 200 300 400 500
Z 150(D型200) 150(D型200) 150(D型200) 150(D型200)
工 作 台 (mm) 大理石台面 570*355 670*460 770*560 870*660
玻璃台面 354*254 459*359 549*439 649*539
玻璃承重 50kg 50kg 50kg 50kg
大理石承重 100kg 100kg 100kg 100kg
外形尺寸(mm) 950*650*1700 1100*750*1700 1250*850*1700 1400*950*1700
仪器重量(kg) 350kg 400kg 490kg 570kg
影 像 及 测 量 系 统 Z轴 (D型机) 全电脑控制,可自动对焦,测量高度,深度,平面度
CCD LT-3D定制工业高清CCD
变焦物镜 手动变倍卡位镜头0.7-4.5X
视频放大倍率 30-180X
工作距离 82mm
显示分辨率 0.0001mm
重复性 2μm
测量精度(μm) XY轴<(2.8+L/200)um,Z轴<(5+L/200)um
照明 可程控四环八区LED表面光及轮廓光
电源 220V±10%(AC) 50HZ 10A

技术参数:QSD型(Z轴行程200mm):Z轴电动电脑控制 可以自动对焦 测量高度,深度,平面度  T型:选配接触测头组

  • 高精度大理石底座立柱及工作台。
  • 台湾上银精密直线导轨,高稳定性、高精度及高耐用性。
  • LT-3D定制高清CCD。
  • 可程控四环八区LED表面光,直轴轮廓光(可选配同轴光)。
  • 精密光学尺0.001mm。
  • 手动变倍卡位镜头,变倍后不需要校正。
  • 自主研发功能强大的测量软件,可手动编程测量。
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

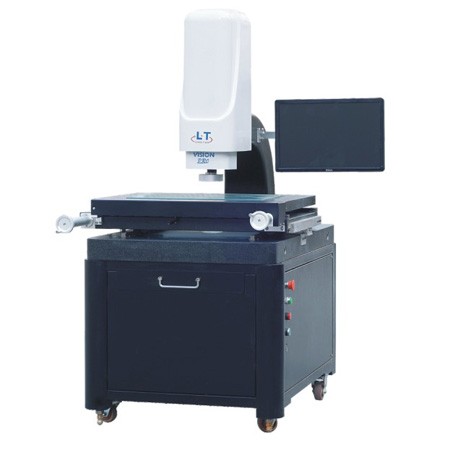

QS 系列 手动高精度影像测量仪

  QS3020 QS4030 QS5040 QS6050
测 量 范 围 (mm) X 300 400 500 600
Y 200 300 400 500
Z 150(D型200) 150(D型200) 150(D型200) 150(D型200)
工 作 台 (mm) 大理石台面 570*355 670*460 770*560 870*660
玻璃台面 354*254 459*359 549*439 649*539
玻璃承重 50kg 50kg 50kg 50kg
大理石承重 100kg 100kg 100kg 100kg
外形尺寸(mm) 950*650*1700 1100*750*1700 1250*850*1700 1400*950*1700
仪器重量(kg) 350kg 400kg 490kg 570kg
影 像 及 测 量 系 统 Z轴 (D型机) 全电脑控制,可自动对焦,测量高度,深度,平面度
CCD LT-3D定制工业高清CCD
变焦物镜 手动变倍卡位镜头0.7-4.5X
视频放大倍率 30-180X
工作距离 82mm
显示分辨率 0.0001mm
重复性 2μm
测量精度(μm) XY轴<(2.8+L/200)um,Z轴<(5+L/200)um
照明 可程控四环八区LED表面光及轮廓光
电源 220V±10%(AC) 50HZ 10A

D型(Z轴行程200mm):Z轴电动电脑控制 可以自动对焦 测量高度,深度,平面度   T型:选配接触测头组

  • 高精度大理石底座立柱及工作台。
  • 台湾上银精密直线导轨,高稳定性、高精度及高耐用性。
  • LT-3D定制高清CCD。
  • 可程控四环八区LED表面光,直轴轮廓光(可选配同轴光)。
  • 精密光学尺0.001mm。
  • 手动变倍卡位镜头,变倍后不需要校正。
  • 自主研发功能强大的测量软件,可手动编程测量。
