一键闪测仪

1.快速:可以多个产品同时测量,产品放置后,仅需一键就可测量放置在平台的多个产品尺寸,颠覆了传统测量模式。 2.无人为误差:任何人的测量结果都是相同的。

  • 技术参数
  • 仪器特点
  • 一键闪测仪_快速测量仪_一键式快速测量仪
  • 一键式测量仪(卧式)
  • 一键式测量仪(立式)
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

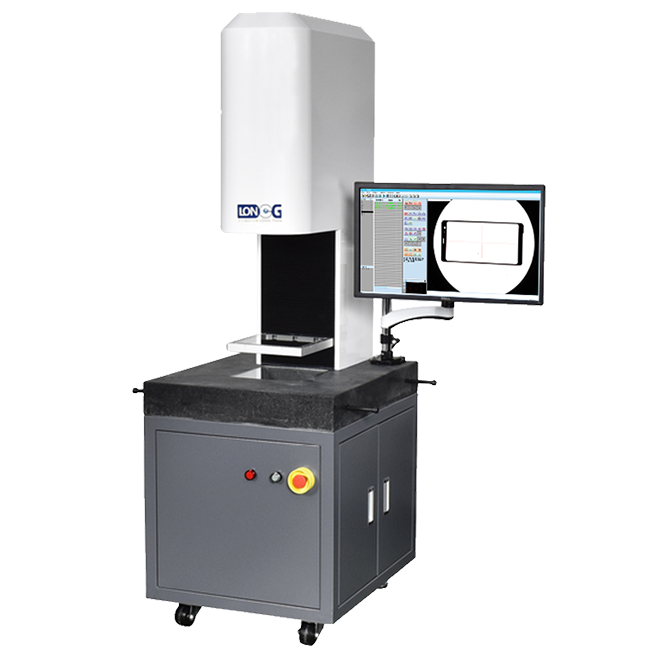

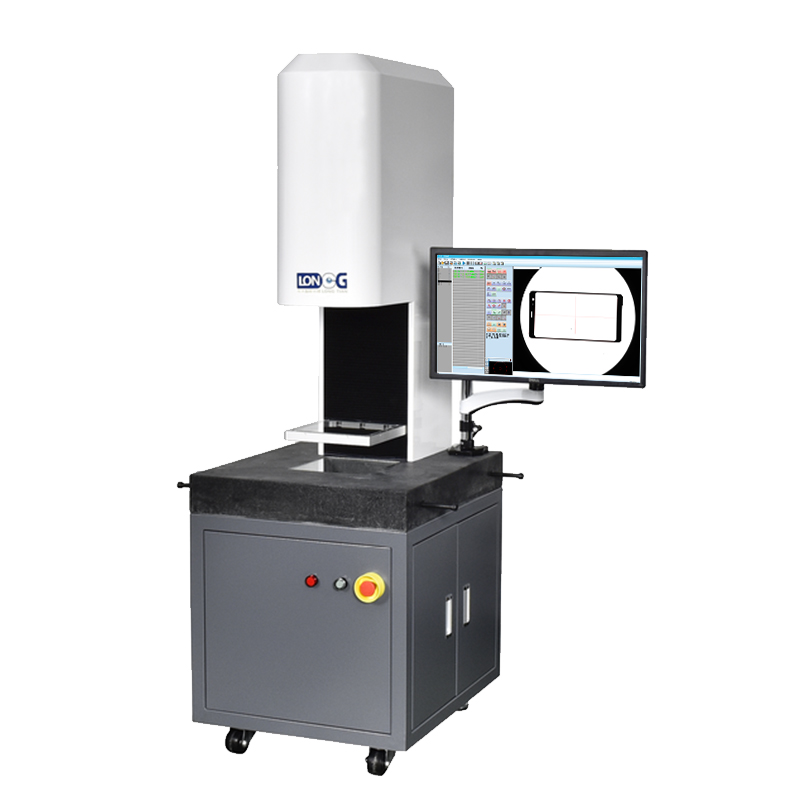

一键闪测仪



  LT-100D LT-175D
视野 100*80mm 175㎜*150㎜
测量精度 ±4μm ±5μm
重复精度 ±2.5μm(≤0.5R±6μm) ±3μm(≤0.5R±6μm)
仪器外形尺寸 610*225*980mm 800*900*1750mm
仪器重量 50kg 190kg
玻璃载物台承重 1kg 1kg
图像传感器 500万像素CCD 2000万像素CCD
镜头 双侧远心镜头 双侧远心镜头
光源系统 同轴远心轮廓平行光(选配表面光源) 同轴远心轮廓平行光(选配表面光源)
软件 LT-2D  V2.0 LT-2D  V2.0
显示器 24” 24”
信号输出 判断输出 判断输出
工作环境 25℃±2℃ 20%-80% RH 25℃±2℃ 20%-80% RH
测量速度 ≤3秒(100个尺寸以内) ≤3秒(100个尺寸以内)
测量基本功能 点 线 圆 圆弧 角度 距离 平行距 点 线 圆 圆弧 角度 距离 平行距
辅助功能 相交 平行 平分 垂直 相切 相交 平行 平分 垂直 相切
几何公差 位置公差 形位公差 尺寸公差 位置公差 形位公差 尺寸公差
功率 100W 200W
电压 AC100-240V 50/60Hz AC100-240V 50/60Hz
  • 快速:可以多个产品同时测量,产品放置后,仅需一键就可测量放置在平台的多个产品尺寸,颠覆了传统测量模式。
  • 无人为误差:任何人的测量结果都是相同的。
  • 简单:任何人都能方便快捷操作。
  • 随意:产品可随意摆放,无需任何夹具。
  • 测量完成后可自动导出数据报表。
  • 外观采用一体化设计,大方、美观;机身主骨架采用高标准航空铝材和花岗岩组合保证了设备的稳定性。
  • 强大的软件处理系统和精准的算法,取得高精度的测量结果。
  • 使用超大视野远心镜头,测量高度大工件也一键测量所有尺寸。
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

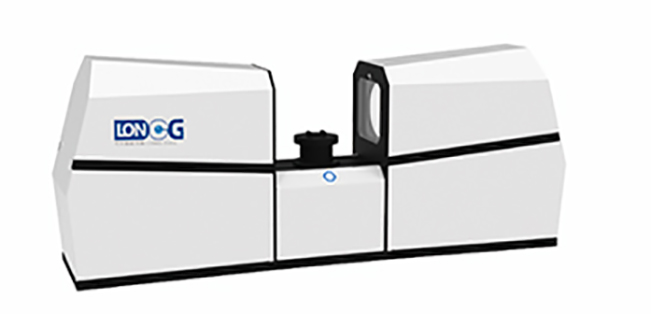

LT-W-8363 系列 一键式测量仪(卧式)



  LT-W-8363
视野 83*63mm
测量精度 ±(3.0+L/50) *以标准块为被测产品
重复精度 ±2.5μm(小于0.5R±6μm)
仪器外形尺寸 700x200x350mm
仪器重量 30KG
载物台承重 3KG
图像传感器 1200万像素相机
镜头 双侧远心镜头
光源系统 1000级程控光源        轮廓光:远心平行光源
软件 LT-2D  V2.0
电脑配置 CPU I5处理器  4G内存
显示器  24英寸液晶显示器
信号输出 判断输出PASS  FAIL  NULL
工作环境

温度:24℃±2℃

湿度:20%到80% RH

振动:<0.002mm/s,<15Hz

测量速度 ≤3秒(100个尺寸以内)
测量基本功能 点 线 圆 圆弧 角度 距离 平行距
辅助功能 相交 平行 平分 垂直 相切
几何公差 位置公差 形位公差 尺寸公差
功率 200W
电压 AC100-240V 50/60Hz







  • 快速:可以多个产品同时测量,产品放置后,仅需一键就可测量放置在平台的多个产品尺寸,颠覆了传统测量模式。
  • 无人为误差:任何人的测量结果都是相同的。
  • 简单:任何人都能方便快捷操作。
  • 随意:产品可随意摆放,无需任何夹具。
  • 测量完成后可自动导出数据报表。
  • 外观采用一体化设计,大方、美观。机身主骨架采用高标准航空铝材和花岗岩组合保证了设备的稳定性。
  • 强大的软件处理系统和精准的算法,取得高精度的测量结果。
  • 使用超大视野远心镜头,测量高度大工件也一键测量所有尺寸。
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

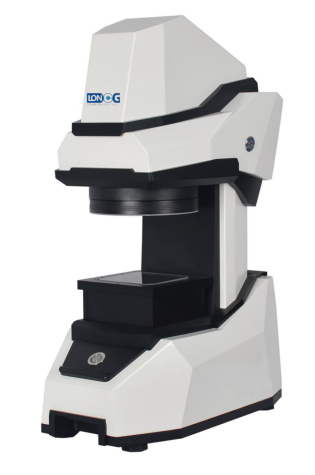

LT-M-8363系列 立式一键式测量仪



  LT-M-8363
Z轴移动范围 45mm
Z轴移动方式 手动     自动(可选)
量程(mm) 83×63
外部尺寸(mm) 260×450×660
重量(kg) 28
图像传感器 1200万像素工业相机
镜头 双远心光学镜头
倍率 0.088X
测量精度(μm) ±(3.0+L/50) *以标准块为被测产品
最小显示单位(mm) 0.0001
景深(mm) 8
Z轴工作距离(mm) 120mm
光源 1000级程控光源。
轮廓光:远心平行光源 。
表面光:环形光源(可选,外接同轴光)
图像处理 IVT先进图像分析方法,256灰度等级,20:1亚像素处理技术≤3秒(100个尺寸以内)
软件 IVT-VISION
工作环境 温度:22℃±3℃ 湿度:50~70%
振动:<0.002mm/s,<15Hz
电源 220V/50Hz





  • 打破尺寸测量的常规。
  • 高分辨率数字相机。仪器采用1200万~4300万像素高分辨率数字相机。
  • 软件采用先进的20:1亚像素图象边缘处理。
  • 最小二乘法回归处理可自动祛除毛刺和异常点,将对特征位置上的影响降低到最低。
  • 自动识别工件、无需定位。
  • 高效的批量测量。
  • 测量范围内一次性可测量大于20000个尺寸,100个尺寸测量时间小于1秒,大幅缩短测量时间,提高测量效率。
  • 多个工件任意摆放,自动识别,批量测量
