一次元测量仪

1、光罩式绝对坐标测量技术:绝对坐标实时测量可将物理性的机械误差减至最小,真正实现高精度测量。 2、花岗石机身:最稳定的材质,可避免机械内应力释放所造成的变形误差。

  • 技术参数
  • 仪器特点
  • 一次元测量仪
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

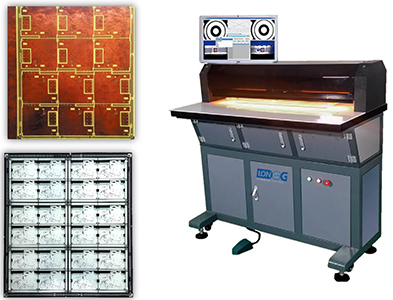

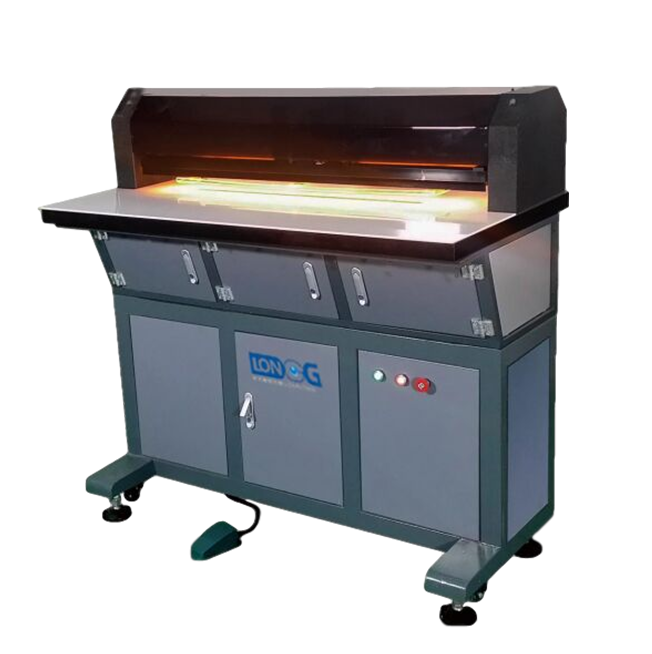

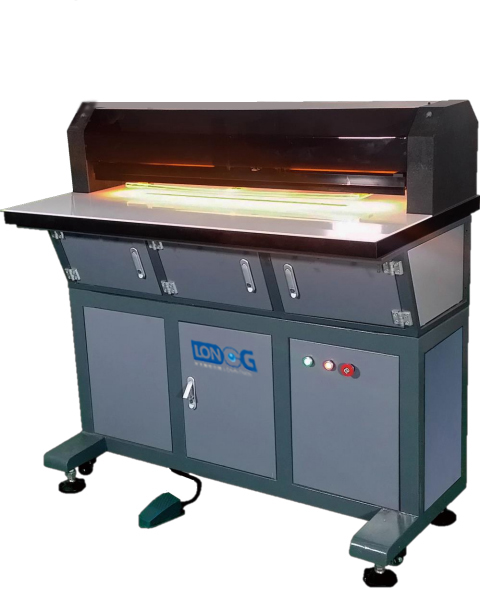

LT-QVYG  一次元测量仪



  LT-QVYG
测量范围(mm) 250mm~770mm
工作台(mm) 尺寸 (mm) 1400*680mm
外观 花岗石+钢板静电喷涂
外形尺寸(mm) 1400*680*1340mm
仪器净重(kg) 250kg
影像及测量系统 有效最小及最大量测尺寸 250mm~770mm
台面放置量测物最大尺寸 1200mm
可测标靶尺寸 ø3.175 及其以下之圆或圆环
可测产品种类 菲林,内层板
重复性 4µm
测量精度(µm) 3+L/600    µm
光学镜头 远心光路 1X
CCD 视野 4.25*3.25mm
光源 Yellow LED
档案输出格式  Excel
镜头移动机构 Servo motor
工作电压 220V,50±5HZ
工作温度 22°± 2
  • 光罩式绝对坐标测量技术: 绝对坐标实时测量可将物理性的机械误差减至最小,真正实现高精度测量。
  • 花岗石机身: 最稳定的材质,可避免机械内应力释放所造成的变形误差。

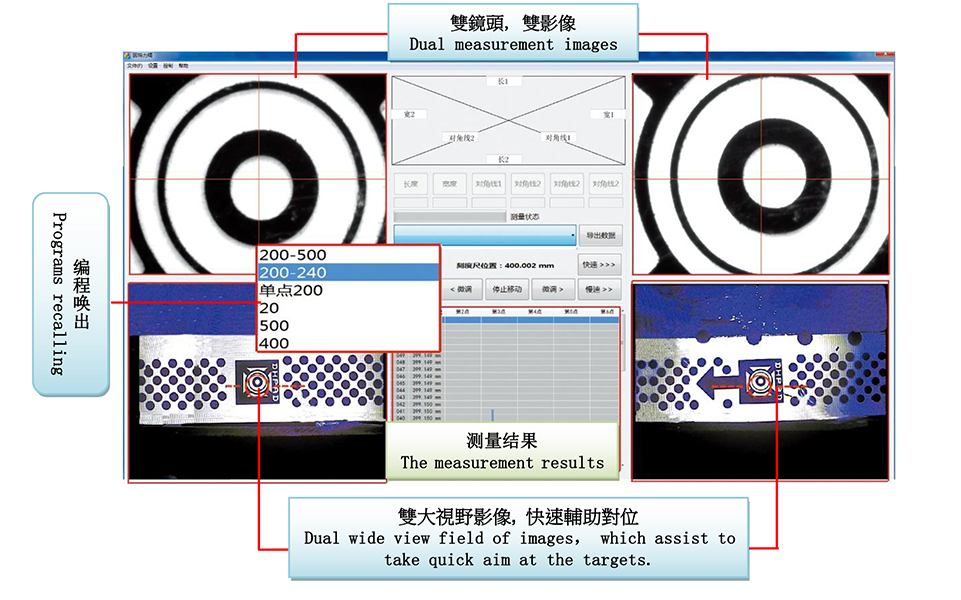

  • 双镜头、双影像画面快速对位、快速抓取测量:可快速找到被测位置并高精度测量。
  • 双大视野影像:辅助对位,快速找到被测位置。
  • 产品预设编程及程序呼出测量:可预设并储存产品名称、编号及需测量的长度、位置及顺序。
