  • QSD5040手动高精度影像测量仪

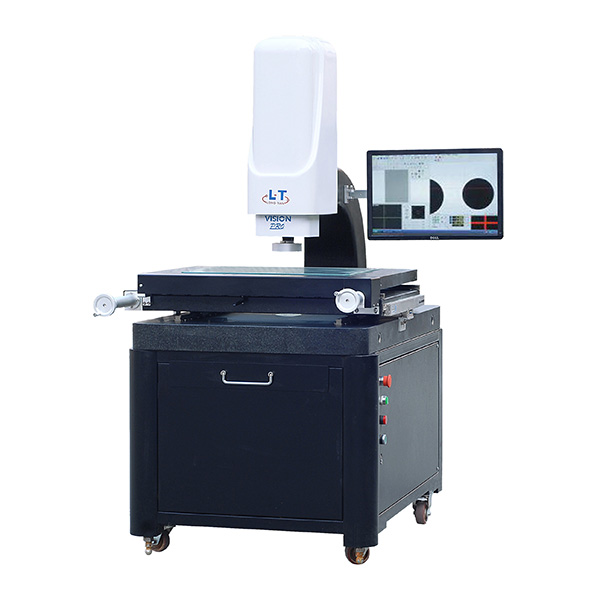

QSD5040手动高精度影像测量仪

品质特征:

1、高精度大理石底座立柱及工作台。
2、台湾上银精密直线导轨,高稳定性、高精度及高耐用性。
3、LT-3D定制高清CCD。
4、可程控四环八区LED表面光,直轴轮廓光(可选配同轴光)。
5、精密光学尺0.001mm。
6、手动变倍卡位镜头,变倍后不需要校正。
7、自主研发功能强大的测量软件,可手动编程测量。
  • 产品参数

技术参数:QSD型(Z轴行程200mm):Z轴电动电脑控制 可以自动对焦 测量高度,深度,平面度  T型:选配接触测头组

仪器型号 QSD3020 QSD4030 QSD5040 QSD6050




(mm)
X 300 400 500 600
Y 200 300 400 500
Z 150(D型200) 150(D型200) 150(D型200) 150(D型200)



(mm)
大理石台面 570*355 670*460 770*560 870*660
玻璃台面 354*254 459*359 549*439 649*539
玻璃承重 50kg 50kg 50kg 50kg
大理石承重 100kg 100kg 100kg 100kg
外形尺寸(mm) 950*650*1700 1100*750*1700 1250*850*1700 1400*950*1700
仪器重量(kg) 350kg 400kg 490kg 570kg






Z轴 (D型机) 全电脑控制,可自动对焦,测量高度,深度,平面度
CCD LT-3D定制工业高清CCD
变焦物镜 手动变倍卡位镜头0.7-4.5X
视频放大倍率 30-180X
工作距离 82mm
显示分辨率 0.0001mm
重复性 2μm
测量精度(μm) XY轴<(2.8+L/200)um,Z轴<(5+L/200)um
照明 可程控四环八区LED表面光及轮廓光
电源 220V±10%(AC) 50HZ 10A
