  • LSC320白光全自动扫描仪

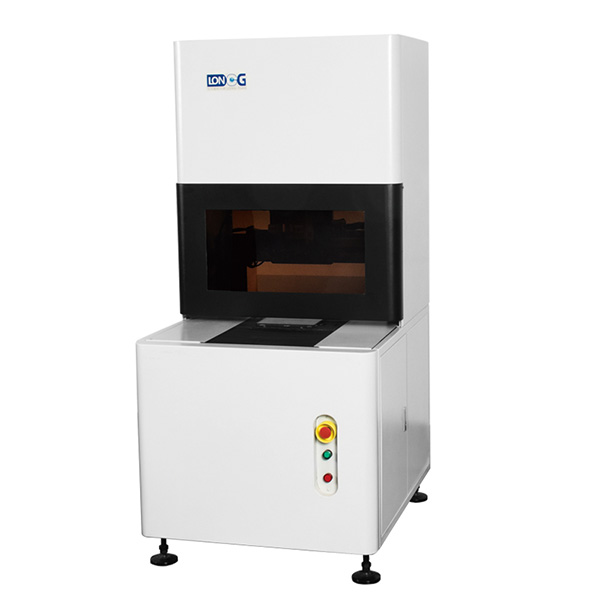

LSC320白光全自动扫描仪

品质特征:

1.基座采用大理石(00级)材料,保证了极高的稳定性
2.采用研磨级滚珠丝杠和精密线性导轨,配合松下高性能交流伺服全闭环控制,高精度,高速度,高稳定性。
3.采用高分辨率相机,配合高清双远心定倍大视野镜头,保证了高质量的测量画面,快速的测量速率。
4.高亮度特种线性光源,可根据测量需求,自由调节光源角度、亮度,保证更精准的测量。
5.高精度开放式贴片光学尺0.0005mm。
6.自主研发功能强大的全自动测量软件,可编程自动测量。
7.软件功能AI分析测量(AI分析测量)。
  • 产品参数
仪器型号 LSC320 LSC430 LSC540 LSC860
测量范围(mm) X 200 300 400 800
  Y 300 400 500 600
  Z 100(调焦) 100(调焦) 100(调焦) 100(调焦)
工作台 (mm) 大理石台面(mm) 380*390 500*500 630*510 760*950
  玻璃台面(mm) 220*315 315*415 415*515 615*815
  玻璃承重(kg) 5 5 5 5
外形尺寸(mm) 1080*860*1860 980*1100*1845 1080*1200*1845 1650*1350*1860
仪器净重(kg) 420kg 650kg 890kg 1380kg
测量精度(µm) XY轴≤(3+L/100)µm ,Z轴(选配激光测量时)≤(5+L/100)µm
影像及测量系统 测量速度 300mm/s
  CCD 高分辨率相机
  镜头 90mm大视野双远心镜头
  视频放大倍率 50X
  工作距离 150(mm)
重复性 3µm
测量精度(µm) XY轴≤(3+L/100)µm ,Z轴(选配激光测量时)≤(5+L/100)µm
底灯 可程控LED表面线光及轮廓线光
电源 220V±10%(AC)  50HZ  20A
