三次元光学测量仪

1、带您进入三维复合式测量的世界:全自动龙门式大行程复合式三次元测量仪。 2、基座采用大理石(00级)材料,坚固的平台设计,保证拥有极高的稳定性及刚性。

  • 技术参数
  • 仪器特点
  • QVL系列三次元测量仪
  • QVH系列影像式三次元
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features



三次元测量仪

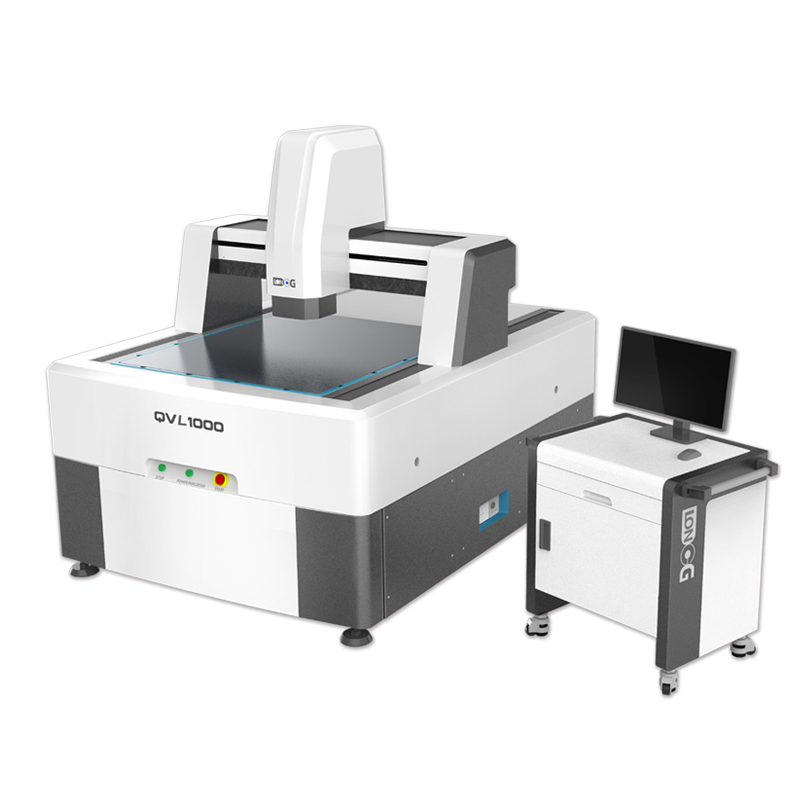

QVL系列 高精度复合式三次元测量仪



  QVL500 QVL800 QVL1000 QVL1200 QVL1800 QVL2016 QVL2216 QVL2520
测量范围 (mm) X 400 600 800 1000 1200 1600 1600 2000
Y 500 800 1000 1200 1800 2000 2200 2500
Z 200 200 200 200 200 200 200 200
工作台 (mm) 硬铝合金台面 640*680 800*940 1010*1210 1238*1390 1440*2020 1850*2160 1850*2410 2240*2760
玻璃台面 598*638 790*890 968*1168 1198*1348 1398*1968 1798*2118 1798*2330 2198*2718
玻璃承重 75kg 75kg 75kg 75kg 75kg 75kg 75kg 75kg
大理石承重 150kg 150kg 150kg 150kg 150kg 150kg 150kg 150kg
外形尺寸(mm) 1340*1100*1780 1600*1300*1780 1900*1450*1780 2140*1700*1800 2700**1900*1800 3000*2400*1850 3100*2500*1850 3450*2680*1850
仪器重量(kg) 1000kg 1800kg 2600kg 3200kg 4200kg 6000kg 7000kg 11000kg
影像及测量系统 测量速度 MAX:500mm/s
CCD LT-3D定制高分辨率彩色工业级高清CCD
变焦物镜 全自动变倍:0.7-4.5X
视频放大倍率 40-280X(显示器24寸)
物方视场 10.6-1.6mm
工作距离 82mm
显示分辨率 0.0001mm
运动控制系统:四轴全闭环控制:三轴交流伺服马达全闭环控制,预压线性滑轨与研磨级滚珠螺杆驱动,伺服马达同轴控制镜头组。
重复性 2μm
测量精度(μm) XY轴<(2.8+L/200)um,Z轴(光学测量时)<(5+L/200)um
照明 可程控四环八区LED表面光及直轴轮廓冷光源(选配同轴冷光源),亮度可调
电源 220V±10%(AC) 50HZ 20A

技术规格 H型:选配激光测头组; T型:选配接触测头组 M型:地图导航系统 L型:灯光升降系统

  • 带您进入三维复合式测量的世界,全自动龙门式大行程三次元测量仪。
  • 基座采用大理石(00级)材料,坚固的平台设计,保证拥有极高的稳定性及刚性。
  • 采用研磨级滚珠螺杆和精密线性导轨,配合高性能交流伺服系统全闭环控制,高精度,高速度,高稳定性。
  • 采用LT-3D定制高分辨率彩色工业级高清CCD,保证拥有高质量的测量画面,快速的测量速率。
  • 选配全自动变倍镜头,改变倍率后不需要重新校正。
  • 可程控四环八区LED表面冷光源,直轴轮廓冷光源(选配同轴冷光源)。
  • 开放式贴片光学尺0.0005mm。
  • 选配英国Renishaw接触式测头组及日本基恩士激光测头组。
  • 自主研发功能强大的全自动3D测量软件,可编程自动测量。
  • 影像,探针,激光共轴测量,可编程自动测量。
  • 可以选配Z轴测量范围:300mm。
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

三次元测量仪

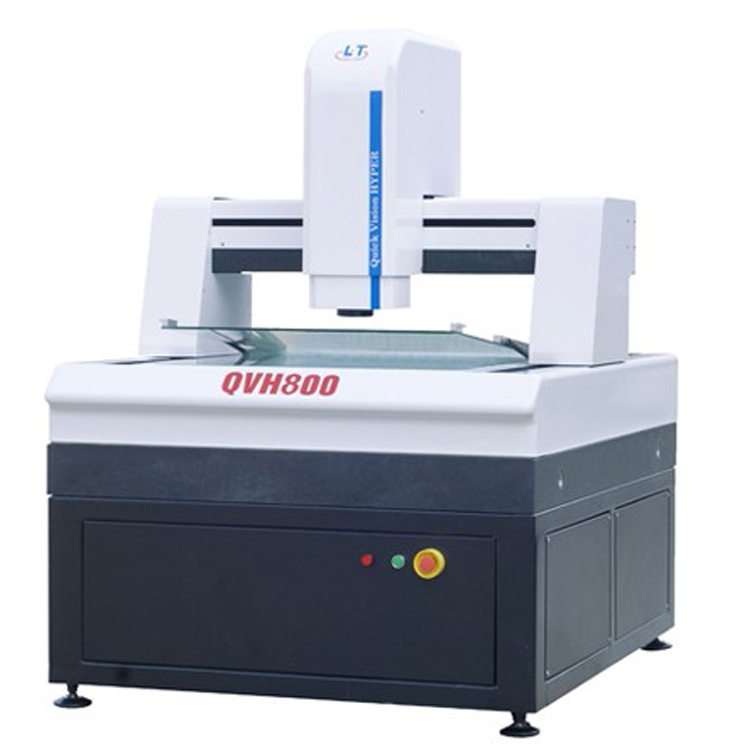

QVH系列 龙门式三次元测量仪



  QVH500 QVH800 QVH1000 QVH1200 QVH1800 QVH2016 QVH2216 QVH2520
测量范围 (mm) X 400 600 800 1000 1200 1600 1600 2000
Y 500 800 1000 1200 1800 2000 2200 2500
Z 200 200 200 200 200 200 200 200
工作台 (mm) 硬铝合金台面 640*680 800*940 1010*1210 1238*1390 1440*2020 1850*2160 1850*2410 2240*2760
玻璃台面 598*638 790*890 968*1168 1198*1348 1398*1968 1798*2118 1798*2330 2198*2718
玻璃承重 75kg 75kg 75kg 75kg 75kg 75kg 75kg 75kg
大理石承重 150kg 150kg 150kg 150kg 150kg 150kg 150kg 150kg
外形尺寸(mm) 1340*1100*1780 1600*1300*1780 1900*1450*1780 2140*1700*1800 2700*1900*1780 3000*2400*1850 3100*2500*1850 3450*2680*1850
仪器重量(kg) 1000kg 1800kg 2600kg 3200kg 4200kg 6000kg 7000kg 11000kg
影像及测量系统 测量速度 MAX:500mm/s
CCD LT-3D定制高分辨率彩色工业级高清CCD
变焦物镜 手动变倍卡位镜头:0.7-4.5X(选配全自动变倍镜头)
视频放大倍率 40-280X(显示器24寸)
物方视场 10.6-1.6mm
工作距离 82mm
显示分辨率 0.0001mm
重复性 2μm
测量精度(μm) XY轴<(3+L/200)um,Z轴(光学测量时)<(5+L/200)um
照明 可程控四环八区LED表面光及直轴轮廓冷光源(选配同轴冷光源),亮度可调
电源 220V±10%(AC) 50HZ 20A

选配   H型:选配激光测头组;  T型:选配接触测头组  M型:地图导航系统  L型:灯光升降系统

  • 带您进入三维复合式测量的世界,全自动龙门式大行程三次元测量仪
  • 基座采用大理石(00级)材料,坚固的平台设计,保证拥有极高的稳定性及刚性。
  • 采用研磨级滚珠螺杆和精密线性导轨,配合高性能交流伺服系统全闭环控制,高精度,高速度,高稳定性。
  • 采用LT-3D定制高分辨率彩色工业级高清CCD,保证拥有高质量的测量画面,快速的测量速率。
  • 选配全自动变倍镜头,改变倍率后不需要重新校正。
  • 可程控四环八区LED表面冷光源,直轴轮廓冷光源(选配同轴冷光源)。
  • 开放式贴片光学尺0.0005mm。
  • 选配英国Renishaw接触式测头组及日本基恩士激光测头组。
  • 自主研发功能强大的全自动3D测量软件,可编程自动测量。
  • 影像,探针,激光共轴测量,可编程自动测量。
  • 可以选配Z轴测量范围:300mm。
