品质特征:

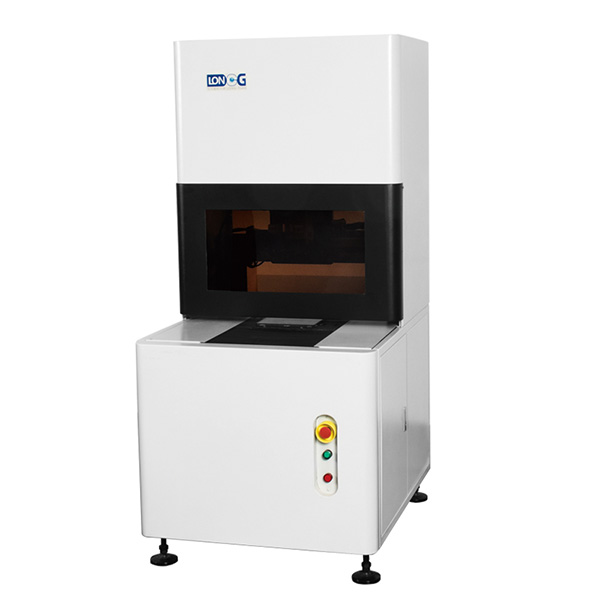

1.基座采用大理石(00级)材料,保证了极高的稳定性仪器型号 | LSC320 | LSC430 | LSC540 | LSC860 | |
测量范围(mm) | X | 200 | 300 | 400 | 800 |
Y | 300 | 400 | 500 | 600 | |
Z | 100(调焦) | 100(调焦) | 100(调焦) | 100(调焦) | |
工作台 (mm) | 大理石台面 (mm) | 380*390 | 500*500 | 630*510 | 760*950 |
玻璃台面 (mm) | 220*315 | 315*415 | 415*515 | 615*815 | |
玻璃承重(kg) | 5 | 5 | 5 | 5 | |
外形尺寸 (mm) | 1080*860*1860 | 980*1100*1845 | 1080*1200*1845 | 1650*1350*1860 | |
仪器净重(kg) | 420kg | 650kg | 890kg | 1380kg | |
测量精度(µm) | XY轴≤(3+L/100)µm ,Z轴(选配激光测量时)≤(5+L/100)µm | ||||
影像及测量系统 | 测量速度 | 300mm/s | |||
CCD | 高分辨率相机 | ||||
镜头 | 90mm大视野双远心镜头 | ||||
视频放大倍率 | 50X | ||||
工作距离 | 150(mm) | ||||
重复性 | 3µm | ||||
测量精度(µm) | XY轴≤(3+L/100)µm ,Z轴(选配激光测量时)≤(5+L/100)µm | ||||
底灯 | 可程控LED表面线光及轮廓线光 | ||||
电源 | 220V±10%(AC) 50HZ 20A |
