  • QVP6050高精度(大理石结构)全自动影像测量仪

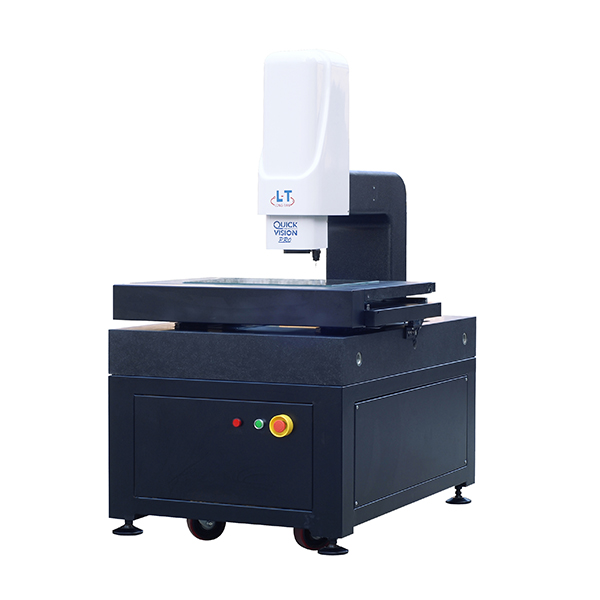

QVP6050高精度(大理石结构)全自动影像测量仪

品质特征:

1、高精度大理石工作台底座及立柱。
2、台湾上银精密直线导轨和研磨级滚珠螺杆,配合高性能松下伺服马达全闭环控制,高稳定性、高精度。
3、LT-3D定制工业高清彩色CCD。
4、可程控四环八区LED表面光、直轴轮廓光。
5、进口贴片光学尺0.5um。
6、自主研发功能强大的全自动测量软件,可自动编程测量。
7、手动变倍卡位镜头,改变倍率后不需要重新校正(选配全自动变倍镜头)。
  • 产品参数

仪器型号

QVP3020 QVP4030 QVP5040 QVP6050 QVP7060
测量范围
(mm)
X 300 400 500 600 700
Y 200 300 400 500 600
Z 200 200 200 200 200
工作台 大理石台面
(mm2)
640*410 740*510 860*610 960*710 1070*810
玻璃台面
(mm2)
354*254 459*359 548*438 648*538 748*638
玻璃承重
(kg)
50kg 50kg 50kg 50kg 50kg
大理石承重
(kg)
75kg 75kg 75kg 75kg 75kg
外形尺寸(mm3) 850*650*1700 1050*750*1700 1260*870*1700 1360*950*1700 1550*1050*1800
仪器净重(kg) 500kg 664kg 865kg 960kg 1300kg
影像及测量系统 测量速度 MAX:300mm/s
CCD LT-3D定制高清工业相机
变焦物镜 手动卡位变倍镜头0.7-4.5X(选配全自动变倍镜头)
视频放大倍率 40-280X(显示器24寸)
工作距离 82mm
显示分辨率 0.0001mm
重复性 3µm
测量精度(µm) XY轴<(3+L/200)µm ,Z轴(光学测量时)<(5+L/200)µm
照明 可程控四环八区LED表面光及轮廓光
电源 220V±10%(AC)  50HZ  20A
