  • QVM6050快速测量仪(大视野)

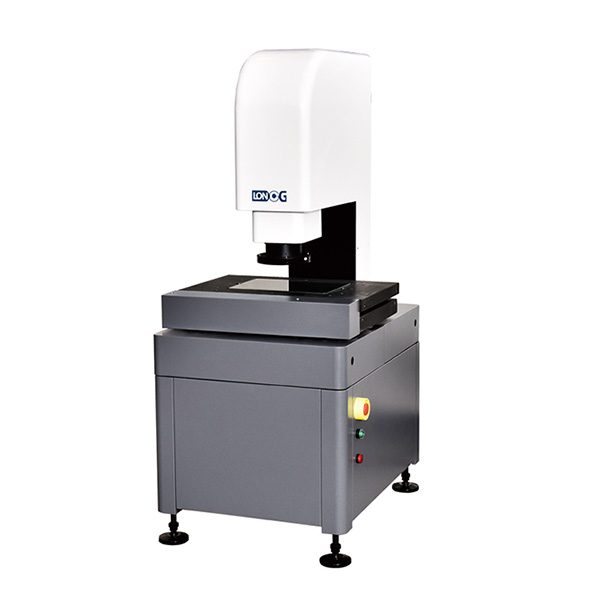

QVM6050快速测量仪(大视野)

品质特征:

1、大理石结构,具有良好的稳定性。
2、高分辨率工业数字相机,可采集高品质的测量画面。
3、采用高亮、高均匀的平行光源(亮度,发光区可根据需求调节)。
4、采用大视野双倍率镜头,可快速、精确的测量平面常规数据尺寸。
5、连续测量时,可自动判断工件是否合格(自由设定公差范围)
6、根据测量要求,可更换不同视野的镜头(φ30-φ100)。
7、可配高精度标准片,使用标准片以确保设备的绝对精度。
  • 产品参数
仪器型号 QVM3020 QVM4030 QVM5040 QVM6050
测量范围(mm) X 300 400 500 600
Y 200 300 400 500
Z 200 200 200 200
工作台(mm) 大理石台面 (mm2) 640*410 740*510 840*610 840*710
玻璃台面 (mm2) 340*240 440*340 540*440 640*540
玻璃承重 (kg) 5 5 5 5
外形尺寸(mm3) 930*680*1650 990*750*1650 1150*880*1650 1350*980*1650
仪器净重(kg) 360kg 664kg 865kg 1000kg
影像及测量系统 测量速度 300mm/s(同一视野测量时间1秒)
CCD 工业高清数字相机500万像素以上
镜头 30-100mm大视野远心镜头
视频放大倍率 20-4X
工作距离 120-150mm
重复性 4µm
测量精度(µm) XY轴≤(5+L/100)µm
照明 可程控LED表面光及轮廓光(选配同轴光)
电源 220V±10%(AC)  50HZ  20A
