白光全自动扫描仪

1.基座采用大理石(00级)材料,保证了极高的稳定性2.采用研磨级滚珠丝杠和精密线性导轨,配合松下高性能交流伺服全闭环控制,高精度,高速度,高稳定性。

  • 技术参数
  • 仪器特点
  • LSC系列
  • 技术参数

    Technical Specification

  • 仪器特点

    Instrument Features

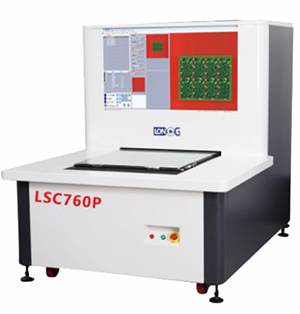

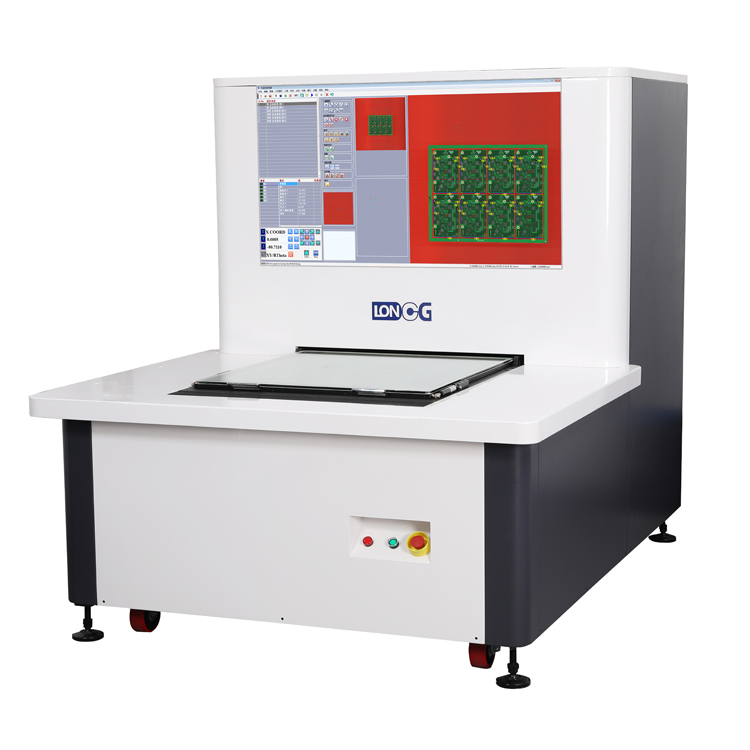

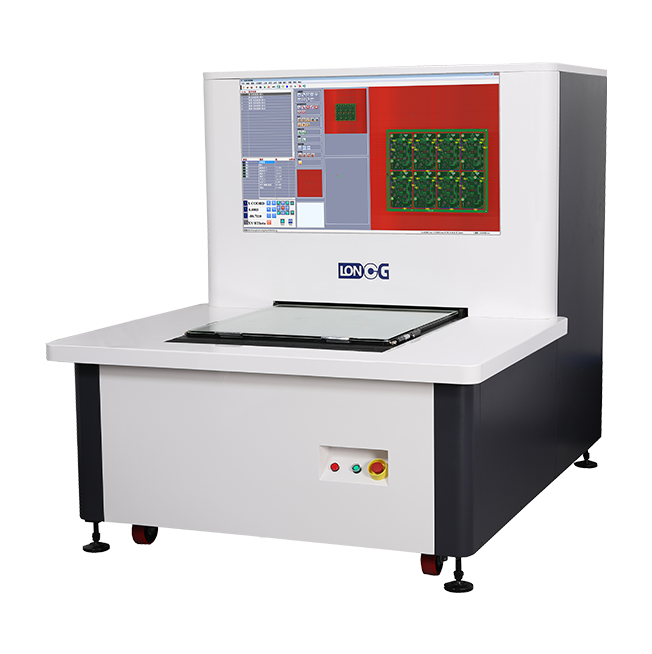

LSC系列 白光全自动扫描测量机



  LSC430 LSC760 LSC970
测量范围(mm) X 310 610 920
Y 410 710 710
工作台 (mm) 大理石台面(mm2) 535*650 835*950 1150*950
玻璃台面(mm2) 400*430 720*730 1010*730
玻璃承重(kg) 20 20 20
外形尺寸(mm³) 1300*1480*1600 1605*2010*1765 1700*2120*1765
仪器净重(kg) 1210kg 2150kg 2450kg
测量精度(µm) ±(5+L/200)µm
影像及测量系统 视频放大倍率 0.5-50X
重复性 ±5µm
电源 220V±10%(AC)  50HZ  20A



  • 采用精密花岗石基座,结构稳定。
  • 可多片同时自动作业,任意排满台面,中途无需人工参与。
  • 高精度光学量测系统,高效率与高精度同时兼顾。
  • 人工智能图像识别技术,無需定位或製作治具一次扫描完成多板对比。
  • 0.5μm光学尺定位,精准度及稳定性极佳。
  • 可适用于测量软板、硬板、HDI、陶瓷板、玻璃、金属、模切胶片等各种材料。
  • 自动测量选取位置,避免人工取位误差。
  • 孔品质检验+成型检验+尺寸量测+表面瑕疵(选配),一次扫描自动完成。
  • 以AOI技术检验成型缺陷,表面瑕疵等取代人工检查(选配功能)。
  • 隐藏式压板玻璃设计,易于收放板。
  • 明確指出及編號問題板詳細資料
  • 大数据运算技术:测量几千个尺寸只需要10秒
