线纹尺面补正：（以X轴为例）

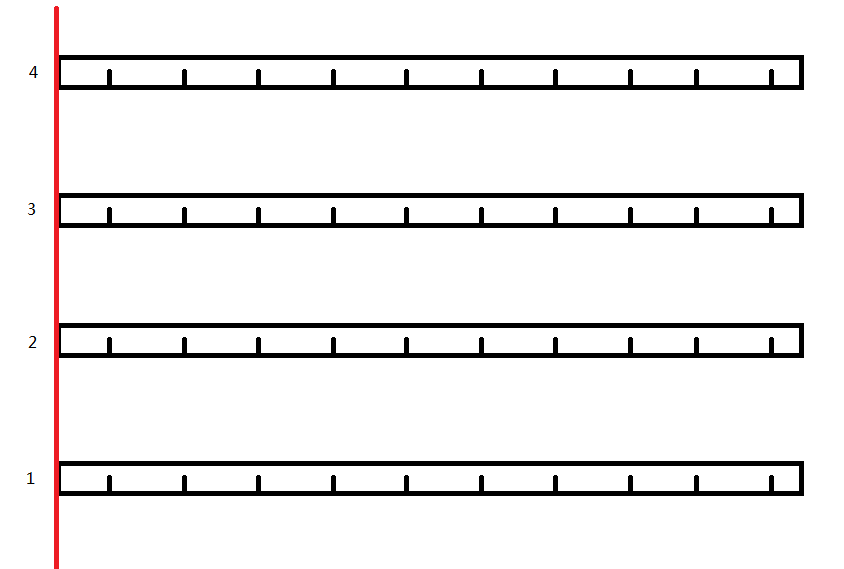

1、按下图示意进行线纹尺的摆放，每次摆放，线纹尺的左侧应尽可能保持在同一基准线（如图的红线），以减少误差，提高补正精度。

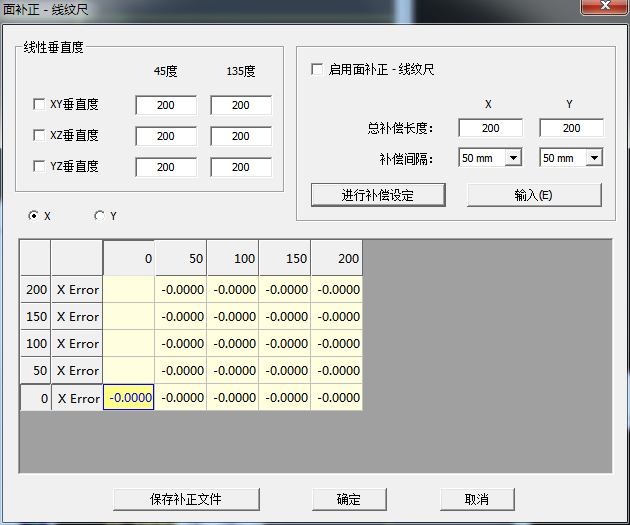

2、设置好补偿长度和间隔后，点击进行补偿设定。

3、然后将十字线对准刻度0的位置（也可以是10，20等位置），对X轴进行清零，然后点击输入按钮。（表格会有黄底指示当前的补偿位置）

4、移动到刻度10的位置（此处以间隔10mm为例），再次点击输入按钮。

5、分别移动到20，30，40等位置，每次十字线对准后点击输入按钮即可。

6、X轴完成后，依同样方法完成Y方向的补正。

7、点击保存补正按钮，并点确定退出。

因以上方法并不能修正机台的垂直度，所以一般需配合线性垂直度的功能使用。垂直度补偿方法如下：

1. 分别放置线纹尺按下图。
2. 用任意方法测量两个刻度之间的距离（如刻度0至刻度300的距离）
3. 将标准长度（300）和实测的两个长度填入相应位置。
4. 点击保存补正按钮，并点确定退出。
